RCS数据可视化仿真
系统构建仿真数据可视化功能模块,可根据用户提供的RCS仿真结果数据,实现基于实时图形和文字信息的可视化显示(如下图示例)。
系统应用层建立仿真数据导入导出接口,可随时调用不同类型雷达和不同探测目标的回波仿真数据,进行处理、显示。 RCS仿真数据包括几种典型的任务目标,如:战斗机、坦克、航空母舰、护卫舰、建筑物、一般地面等。
雷达信号波形生成模块

系统中,不同雷达的工作参数可设置,具体参数包括工作频率、发射功率、接收灵敏度、天线增益、信噪比、目标速度等。

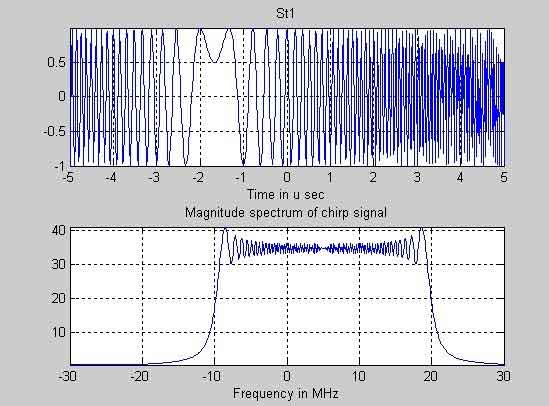

系统雷达信号波形生成模块,可根据给定的设置参数,实时生成并显示不同类型的雷达的波形(主流体制的雷达波形),包括:连续波多普勒雷达、连续波调频雷达(正弦波、三角波锯齿波)、脉冲雷达、脉冲多普勒雷达、频率步进雷达等。能根据不同目标和不同交会条件下的回波信号实时模拟与显示相应的回波信号波形图,并给出时域和频域特征显示(如图示例)。不同的参数设置,产生不同的显示结果(包括波形和参数文字信息)。

目标探测跟踪可视化
根据雷达的工作原理,系统构建雷达探测跟踪过程可视化功能,以实时图形或文字数据的形式模拟显示雷达的工作状态,如雷达的功率数据、扫描状态、照射区域成像、可视化通信数据链、通视等基本的状态,并以声音、图标闪烁、或文字数据等形式提供相关预警工作状态,从而构建雷达扫描、探测与回波模拟的可视化应用。
探测扫描可视化
雷达探测时根据目标对象的属性、坐标位置实时计算距离和方向,实时生成可视化探测数据链,如图。
目标跟踪可视化
对于不同的被探测目标,雷达可根据其自身属性数据实时反射不同类型的“可视化雷达波”,即回波,该回波的类型与被探测目标的属性和探测雷达自身的属性相匹配。
雷达在动态扫描跟踪过程中,如果目标进入扫描区域,系统以声音、图标闪烁或信息框的形式及时提供威胁告警。

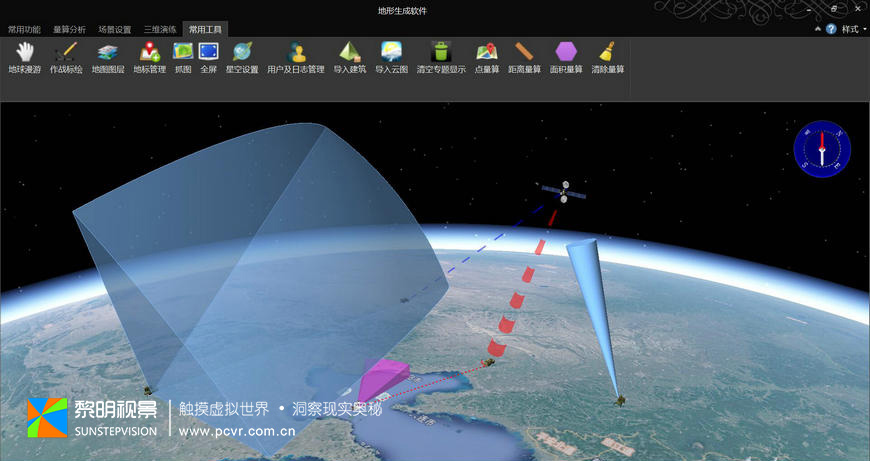

图:雷达目标追踪可视化仿真效果示意图

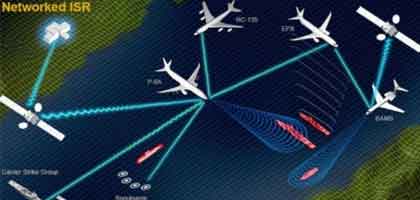

同时,系统内置了“虚拟通信协议”模型,工作中,不同型号的雷达或目标设施均可预先设置其属性数据,并根据“虚拟通信协议”构建通信数据链路。每个雷达发射和接收信号时均以“可视化动态数据链”的形式实时显示。
动态通信数据链路包括:雷达与雷达、雷达与飞行器、卫星与指控中心、指控中心与遥测系统、指控中心与导弹之间的信号传输可视化过程。
作用范围可视化仿真

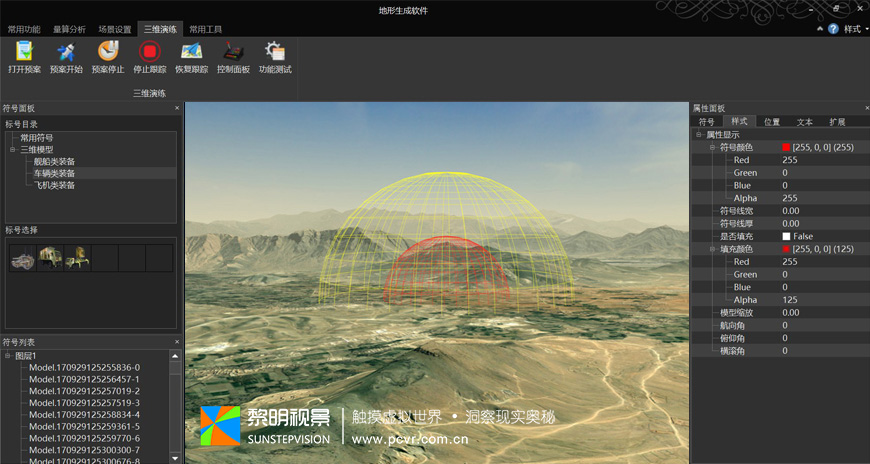

系统可根据雷达部署位置、雷达作战参数、地形地貌各种内部,并根据内部和外部条件计算雷达探测范围并进行图形化显示,如图所示。
雷达作用范围可视化仿真效果
雷达部署及态势可视化
用户可通过图层管理系统,可根据给定的地理坐标,在地球上指定位置布设不同型号的雷达。如可以通过手动输入雷达的经纬度或直接用鼠标在数字地球上取点的方式添加、删减雷达,实时布署雷达探测网络。
支持设置雷达的相关参数,可将当前雷达的部署信息保存为预案供系统后直接调用。
每个雷达模型均遵守既定的“虚拟通信协议”进行工作。
