大数据可视化与监测分析
大数据三维可视化
大数据三维数据可视化主要是针对具有地理空间特性的大数据进行可视化,系统开发基于具有三维地理坐标系统和时间轴的数字全地球系统,能模拟地球环境下的各种自然现象和地理环境,如:24时间系统和日照系统,雨、雪、雾、星空、太阳光晕、天际线、3D云彩、白天、黑夜等自然现象和物理现象;对地形地貌、地名、植被、山川河流、道路、海洋等地理环境进行可视化展示。并在此基础上对大数据进行三维可视化模拟与仿真。已获得逼真的视觉感受,增强用户和决策者对大数据的理解和直观的认识。
空间区域降水量与水质监测数据可视化(例)
以全球新能源资源网络大数据观测系统为例,通过构建的全球新能源资源观测数据、模拟数据库和各大洲电源、电网、负荷模型和数据库,形成基于GIS和沉浸虚拟现实的全球能源互联网资源和电力生产模拟数据平台与可视化展示系统,为电网公司全球能源互联网构建提供数据平台、分析平台和身临其境的体验平台。系统通过基于三维GIS的沉浸虚拟现实技术利用新能源基地资源-输出功率、新能源发电全球协同、电力生产模拟等课题的研究成果及数据,模拟资源变化情况、资源与电力生产的关系、新能源发电全球协同及各大洲电力生产-传输-消费过程,实现全球能源互联网资源和电力生产数据的三维可视化。
全球能源互联网大数据可视化

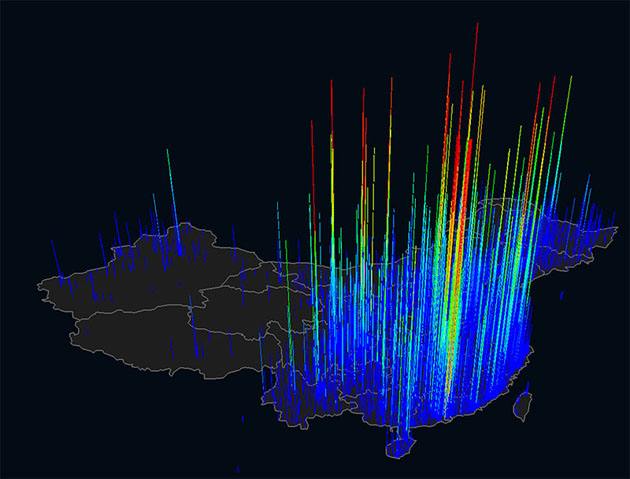

全国光伏发电量数据可视化
随着全球时间、季节和地理位置的变化,展示辐照度、温度、湿度和气压对光伏资源的影响。展示不同时间、季节和地理位置条件下,全球各地区光伏发电量的变化过程。在全球地图上以柱状图的形式展示光伏资源发电量,也可将不同时刻光伏资源发电量数据以柱状图的形式进行对比显示。
电力消费分布数据可视化
通过在地图上叠加柱状图的方式展示整个电力系统在全球能源系统中的消费过程。与电力配送过程展示类似,展示不同时间、地点、经济情况下电力在全球的主要流向。

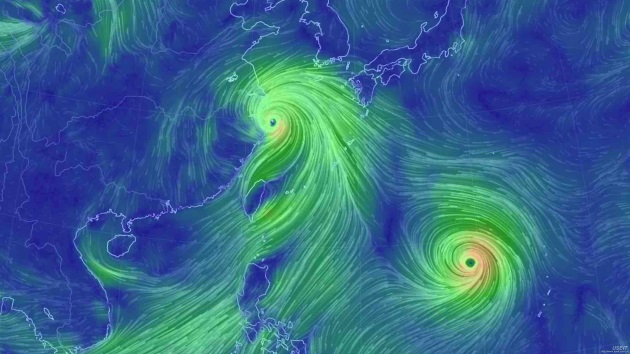

全球气象数据三维可视化
使用网格点的方式展示全球气象数据,基于三维地形建模关键技术,采用金字塔加载与显示策略,对气象大数据进行采样处理。如:风(风速风向)使用有方向性的线条表示。温度、湿度使用颜色覆盖显示。
电力配送过程数据三维可视化
通过各种点、线等图形符号组合,结合动画效果展示电力系统在全球能源系统中的配送过程。带方向性的线条表示电力配送方向,线条粗细或颜色表示输送量大小。
系统将虚拟现实技术与大数据三维可视化技术相结合,再利用先进的沉浸式虚拟现实展示系统,可为用户营造一个具有高度逼真和高度沉浸感的三维可视化及虚拟现实显示和交互系统,为用户提供一个更加具有身临其境感觉的视听和交互体验。
大数据2D可视化
大数据二维可视化主要是利用统计图表类可视化组件实现大数据二维可视化,即利用图形、图像处理、计算机视觉以及用户界面,通过表达、建模以及对立体、表面、属性以及动画的显示,对数据加以可视化解释。
统计图表包括图表组件集、仪表盘组件集、图表统计对比、动态图表四部分功能。
统计图表包括柱状图、折线图、柱状折线图、饼图、雷达图、表格控件等基本图表。每个图表均由标题、图表、图例组成,用户可控制标题和图例的显示,根据需要在图表上配上文字说明信息。
大数据可视化图标工具集
大数据二维可视化应用实例
